冷却塔是工业企业和民用建筑制冷设施循环用水的一种装置,其作用是将热水冷却,再次循环使用。目前,对冷却塔噪声有两种不同的评价指标,其一为针对冷却塔设计和生产厂家的产品标准GB/T 7190.1-2008、GB/T 7190.2-2008《玻璃纤维增强塑料冷却塔》,该标准对不同循环水量与型号的产品规定了噪声最高限值;其二为针对环境和产品用户的标准GB 3096-2008《城市区域环境噪声标准》,该标准对不同环境区域规定了最高声级,如果企业按照GB/T 7190.1-2008、GB/T 7190.2-2008《玻璃纤维增强塑料冷却塔》的最高限值生产冷却塔,所有产品都不能满足国标GB 3096-2008《城市区域环境噪声标准》对于二类以下地区夜间噪声≤45~50dB (A)的要求,只有少数几种低吨位超低噪声型号的冷却塔可以满足少部分区域夜间噪声标准的要求。因此,冷却塔周围的居民和政府的环保部门依据环境噪声标准GB 3096-2008《城市区域环境噪声标准》要求冷却塔用户对冷却塔产生的噪声污染治理。
玻璃钢冷却塔主要靠机械通风冷却循环热水,用泵将循环热水送出,并通过水分布器淋落到水池,由风机将冷空气引入与下淋的热水接触,进行热交换,将水冷却。
冷却塔噪声源由以下几部分组成:
>风机进排气噪声;
>淋水噪声;
>风机减速器和电动机噪声;
>冷却塔水泵、配管和阀门噪声;
其中,主要是风机运行进排气噪声和淋水噪声,风机通过进排气口和塔体向外辐射噪声。排气口噪声比进气口噪声高约5~10dB(A),其频谱特性是以低频为主的连续谱,属低频噪声。循环热水从淋水装置下落时,与塔底接水盘中的积水撞击产生的淋水声属高频噪声,淋水声的大小与淋水高度和单位时间的水流量有关。
冷却塔整体噪声为以低频噪声为主的连续谱,没有突出的噪声峰值,一般在31.5~2000Hz之间,噪声级约为55~85 dB(A)。
冷却塔噪声控制措施
合理布局 – 在总图设计时合理布局。在保证机组有适量新风、不产生回流、机组维修方便的前提下,将冷却塔布置在远离居民住宅和需要安静的地区,减少冷却塔噪声对这类地区的影响。
消声器 – 控制冷却塔排风扇进出气口噪声,可用消声器降低其噪声。对排气口噪声突出的冷却塔,此方法降噪效果明显。
冷却塔轴流式排风扇的风压一般在100Pa(10mm水柱)左右。消声器设计时,应特别注意消声器的压力损失不能太大,否则会影响冷却塔的散热效果,影响冷却塔循环水的冷却温度。消声器的压力损失应控制在30Pa(3mm水柱)之内。消声器的降噪效果应为5~12dB(A)。
隔声屏障 – 设置隔声屏障,将消声通风百叶隔声结构与隔声板组合成适宜的隔声结构是降低冷却塔整体噪声的有效办法。这种隔声结构可以降低冷却塔进排气口噪声、淋水噪声、电动机和传动设备的机械噪声。
消声垫 – 消声垫是降低冷却塔淋水噪声的有效办法。消声垫可以用金属的网垫、天然纤维垫、透水性能好的泡沫塑料垫等多空材料制作。将消声垫铺放在冷却塔的下塔体用金属网支撑或铺放在接水盘上能降低淋水噪声5~10dB(A)。
此中央空调系统配套设备两台100T玻璃钢冷却塔布置于建筑物四层屋面平台上,冷却塔运转时产生的噪声对毗邻10m处的25层居民住宅影响很大。经测量,距冷却塔一倍塔体直径处,A声级达76Db,上部风机出风口处达83dB(A),居民住宅窗外一米处A声级为69dB(A),超过环保规定的白天小于60dB(A)、夜间小于50dB(A)标准9~19dB(A)。

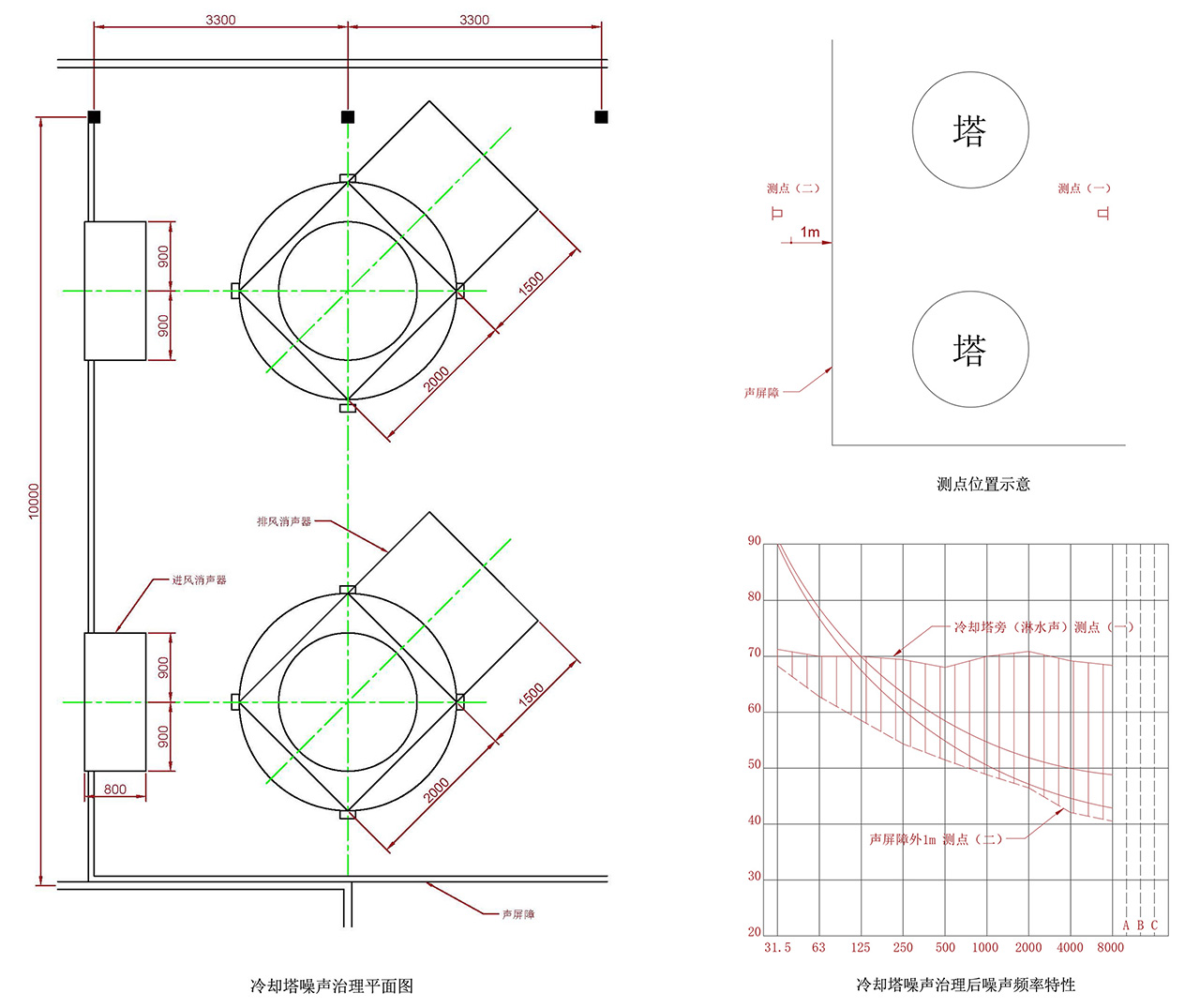

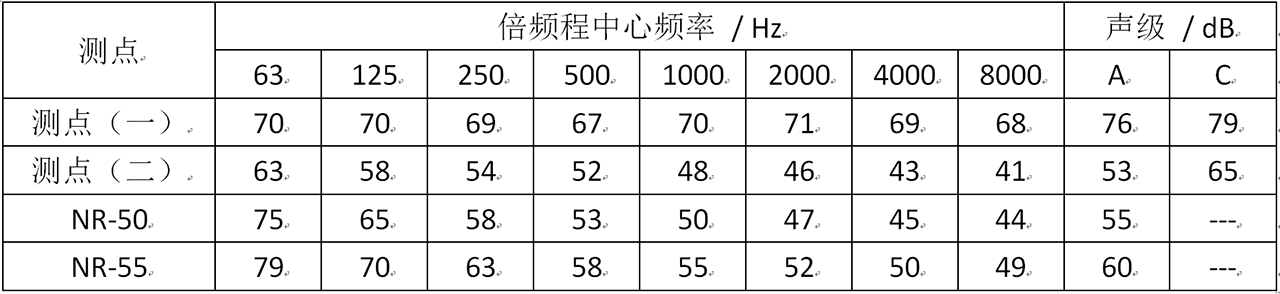

为降低冷却塔噪声,在塔旁设L型声屏障,在塔出风口设消声器,详见冷却塔噪声治理平面图。经采取噪声治理措施后,声屏障外一米处仅为53dB(A),各频率声压级符合NR-50噪声评价曲线,详见测点位置示意、冷却塔噪声治理后噪声频率特性和冷却塔噪声治理效果测定表。居民住宅已感觉不到冷却塔噪声,窗外一米处低于50dB(A),得到了满意的治理效果。
