隔声屏障(简称声屏障)介绍

隔声屏障主要用于阻挡噪声源直达声的传播,在噪声源和接受者之间设置隔声屏障或隔声吸声屏障,可以有效的控制噪声源的中高频噪声的传播,在吵闹的环境中隔离出一个局部安静的环境。

在室内使用隔声屏障,应根据噪声源的种类、特性、安装位置等来选择隔声屏障的形状和尺寸。隔声屏障分为固定式和移动式两种。按声学特性不同,可分为反射型、吸声型和反射吸声结合型等三种。由于声屏障是敞开结构,有利于机械设备的通风散热及操作维修。隔声屏障的降噪效果一般为8~12dB(A)。如果室内适当进行吸声处理,声屏障两面为吸声结构,中间为隔声结构,隔声屏障的降噪效果还会提高,有时可达15dB(A)左右。

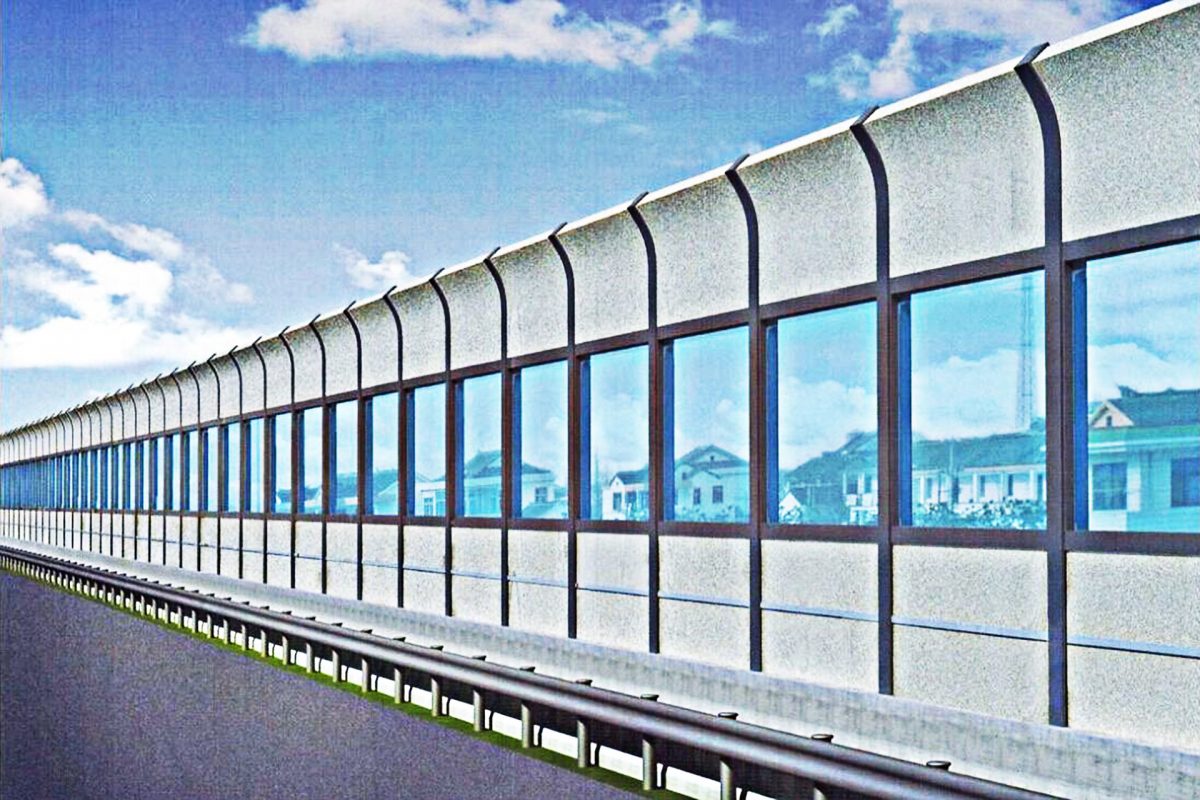

露天使用的隔声屏障,主要用于交通噪声治理,例如高速路、高架路、立交桥、铁路、轻轨等所用的声屏障。户外声屏障除具备一般声屏障的要求外,还必须具备防雨、防潮、防晒、防冻、防尘、防腐蚀、防台风等功能,而且经久耐用,即使需要修理更换,施工也应十分方便。近年来,道路声屏障发展较快,有土建式永久声屏障,有土建式和钢结构结合式声屏障,有轻型钢结构声屏障,也有其它轻型结构的声屏障。道路声屏障隔音效果一般为5~8dB(A)。

GP系列隔声屏障

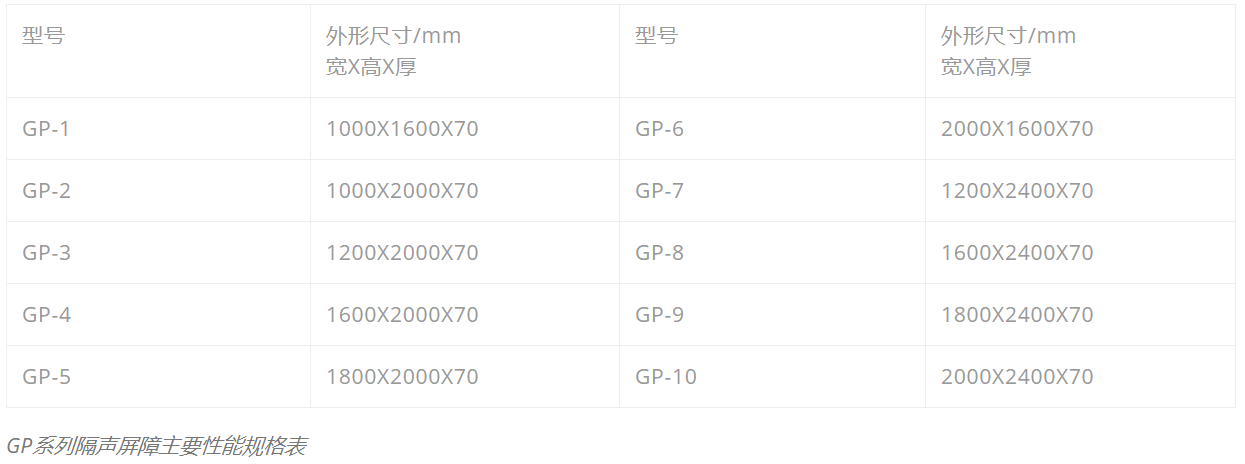

GP系列隔声屏障主要用来降低工业噪声中的空压机、风机、发电机、冲床、热泵、冷冻机、冷却塔、水泵等机械设备的噪声。下表列出了GP系列隔声屏障主要性能规格。

声屏障-龙图声学

FZP型防噪声屏系列

FZP防噪声屏系列是一种适用于降低高速公路、高架道路噪声的新产品,已通过市级鉴定。其由钢结构立柱和屏板两部分组成,屏板材料可分为金属板(铝合金板或彩色钢板)、钢筋混凝土板、碳素聚酯板、玻璃类非金属板等。分为A、B、C、D四大类。FZP-A型为吸声直立式,FZP-B型为隔声透光式,FZP-C型为吸隔混合式,FZP-D型拱形吸声式。

FZP型防噪声屏立柱采用H型钢,用于插入和支撑屏板,以弹簧卡子相互固定。H型钢置于高架道路的防撞墙上缘或后侧,与预埋螺栓相连接。屏板之间穿以钢丝绳,以防在突发事故时屏板从立柱间脱落。屏板为彩色钢板饰面结构,吸声面板为百叶窗孔式结构,空腔内填装纤维吸声材料(如离心玻璃棉等)。标准屏板单体外形尺寸长X高X厚为1960mmX520mmX95mm。在1500Pa均布载荷下,最大挠度≤L(跨度)/600,使用环境温度-20~+60℃。

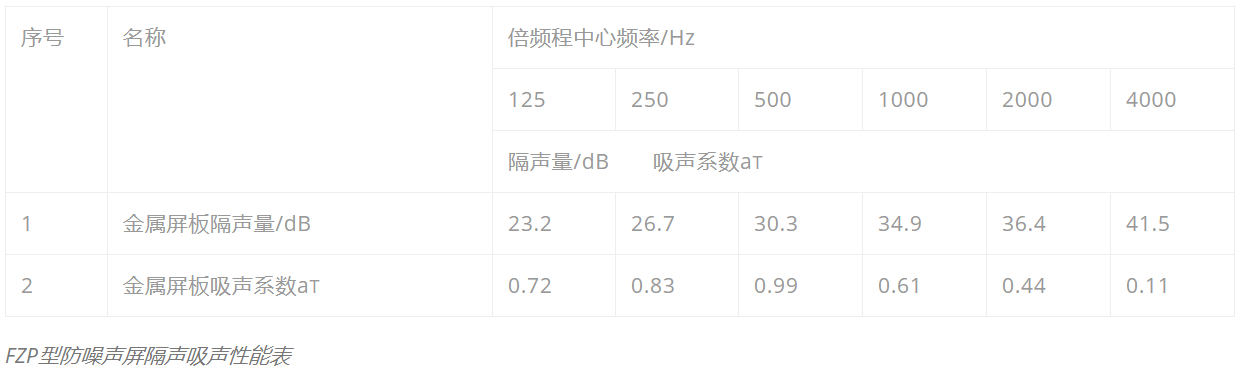

FZP型防噪声屏金属屏板的平均隔声量和吸声部分的吸声系数实测值列于下表。

道路声屏障-龙图声学

GYB型声屏障

GYB型声屏障适用于高速路、铁道旁、机场、建筑工地、工厂以及高架桥上的隔声降噪。分为Ⅰ型和Ⅱ型,已通过市级鉴定,性能达到国际同类产品水平。

GYB-Ⅰ型声屏障为金属百叶窗式隔声吸声屏板结构,屏板由前板、后板、侧板构成一个封闭式箱型结构,形成一个模块化单元,其体积小,重量轻,耐腐蚀,寿命长。立柱为H型钢,将模块化单元插入H型钢之间并用固定件加以加固,组装简单,维修方便,抗风、防晒。隔声吸声屏板内填充优质吸声材料,吸声材料外用聚氟乙烯薄膜保护,抗腐蚀、防灰尘、不易燃、耐风雨。

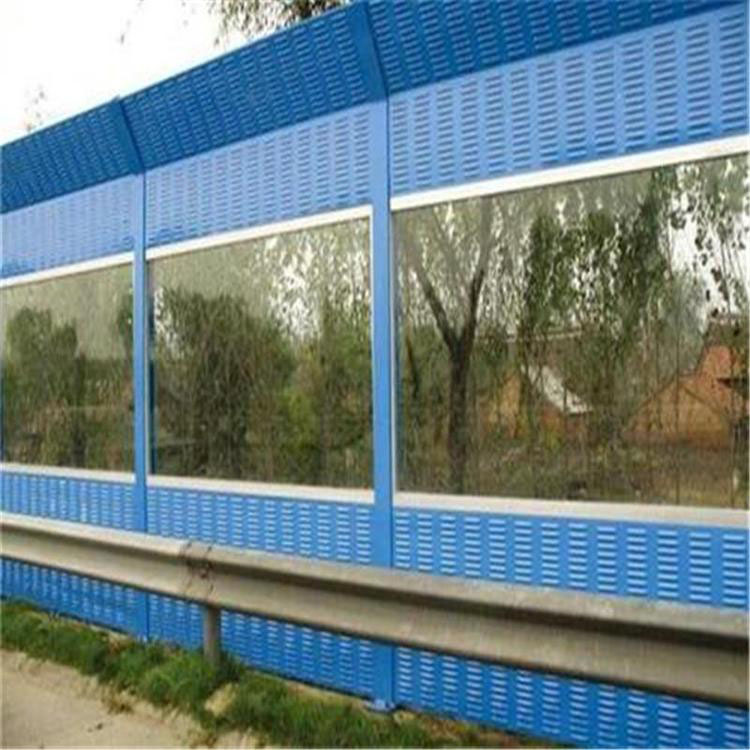

GYB-Ⅱ型声屏陣为透明壁板与金属板复合结构,金属板部分由铝合金板加工而成,透明部分采用特殊工艺制成的美国镀膜玻璃,即使受到冲击也不会飞溅伤人。在道路两旁安装GYB-Ⅱ型声屏可使司机和乘员视野开阔,不致产生隧道感。

隔声墙-龙图声学

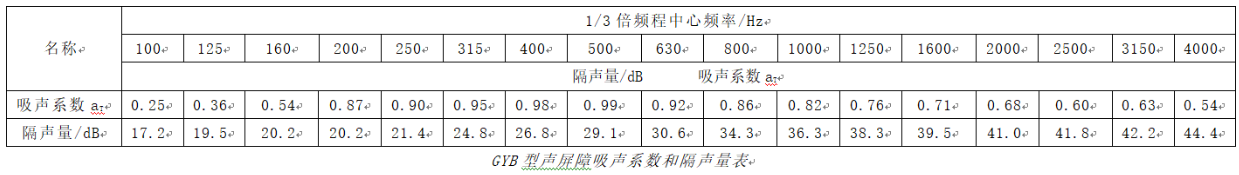

GYB型声屏障隔声吸声屏板模块化单元尺寸有两组:A组长X宽X厚1960mmX500mmX95mm,重量24kg,H钢间距为2000mm。B组长X宽X厚为3960 mmX500mmX95mm,重置37kg,钢间距为4000 mm。声屏障高度有四神:2000mm、3000mm、4000mm、5000mm,透明隔声板規格长X宽 X 厚为1960mmX1000mmX95mm,重量50kg。

隔音墙-龙图声学

SHP-W型微穿孔吸声屏障如上所述,吸声型声屏障比反射型声屏障虽然有更好的降噪效果,但因 屏障内填装的吸声材料均为不透明的,景观效果较差。为使声屏障与周围景观相协调 ,同 时适当降低声屏障的高度,研制成功了扇形高效吸声体与透明微穿孔板相结合的新型屏障型号为SHP-W型。SHP-W型微穿孔吸声屏障结构如下:

1、声屏障由立拄、微穿孔板吸声屏、扇形吸声体和罩板四部分组成,屏障高为2700mm,标准板块宽2110mm,屏障上部扇形体宽为 5OOmm,高为640mm。

2、立柱截面为H形,采用5mm厚Q235钢板焊接而成,立柱长2100 mm,腹板高140mm,翼板宽120mm,垂直安装于高架道路的防撞墙上,承受声屏障各部件的重量和风荷载。

3、声屏障吸声平板为微穿孔板,采用两层透明的聚碳酸酯板(又称PC板、防撞板)作为面板,临声源一侧面板为3mm厚微穿孔 板,板上冲以 0.8 mm微孔,穿孔率0.64%。另一侧为不穿孔 PC板,两板之间间距(空腔)为120mm。声屏障平板四周用l.Omm厚彩色钢板弯折成的框架支撑。

4、屏障上扇形高效吸声体外壳板为1.0mm厚穿孔彩色钢板,孔径⌀3mm,穿孔率22.6%。内壳板为1.0mm厚穿孔镀锌板,孔径⌀4mm,穿孔率4%,两板之间填装厚度为100mm的防潮离心玻璃棉毡,密度为32kg/m3,扇形吸声体中间为1.0mm厚镀锌板隔板,将扇形吸声体分为两半。

5、罩板安装于屏障与防撞墙之间,既避免了漏声,又增加了声屏障的整体美感。为防止声屏障部件在交通事故中被撞击落下,在屏板与立柱腹板之间穿以钢丝绳,并用弹簧卡卡紧。

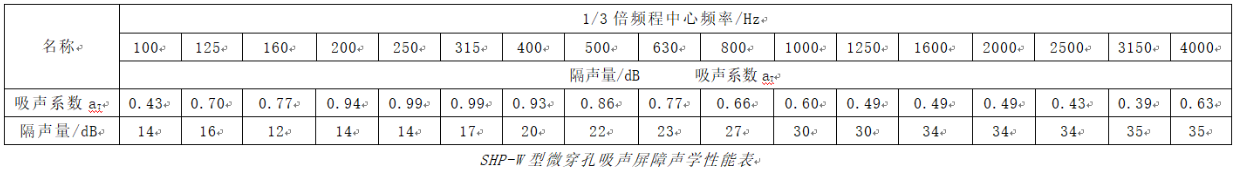

6、SHP-W微穿孔吸声屏障在试验室内实测其隔声指数Ia=26.5dB,平均隔声量R=23.5dB,平均吸声系数aT>0.60。微穿孔吸声屏障声学性能如下表。

隔声屏-龙图声学

为了解决微穿孔可能被积尘堵塞的问题,专门进行了防尘试验。实测结果表明,微穿孔板积尘基本不影响其吸声性能,由于声波作用,微孔不会被积尘堵塞。

采用透明微穿孔吸声结构,解决了声屏障既吸声又透明的难题,该型屏障具有防雨水、防积尘、防反光、吸声效果高、性能稳定、景观效果好、加工安装简便、价格适中等特点。经专家鉴定和科技成果水平检索证明,该成果达到国际先进水平。按照ISO/TC43/SC1《声学-各类户外声屏障的现场测量方法》规定,现场实测该型声屏障插入损失为7~9dB(A),性能优于现有同类声屏障。
